Nantu à u Filu Ddu Puntettu, Capite veramente? ! (a)

Applicazione And Verificazione Of Tfilu Gauge

(1) Principiu di l'usu di u calibru (1) Regula generale.

In l'ispezione quotidiana di u filu, ci sò spessu disputazioni nantu à l'usu di calibri. Vale à dì, quandu u filu hè ispezionatu cù u novu calibru è u vechju calibru, ponu apparisce diverse cunclusioni d'ispezione.

(2) A norma stabilisce chì:

Aduprà u calibru di filu (calibru ad anellu è calibru di spina) per ispezionà u filu di u fastener cummerciale hè l'unicu metudu di misurazione chì pò determinà se u pruduttu hè accettatu o micca.

Quandu i calibri di filu è strumenti di misura sò aduprati in l'ispezione, nisun fermu ùn serà rifiutatu se a dimensione di u filu hè in i limiti specificati. Hè decisivu di verificà a qualificazione di u filu cù un calibru di filu.

(3) Funzione di ispezione di calibru di filu.

Go hè adupratu per verificà a dimensione fisica massima (vale à dì u diametru di u pitch attivu) di u filu.

(Gauge LO ring) o nisun go gauge (HI plug gauge) hè adupratu per verificà u diametru unicu di u passu di u filu.

Verificate cù un anellu lisu o un calibru lisciu. Hè ancu permessu di verificà u diametru maiò di u filu esternu è u diametru minore di u filu internu cun un indicatore di indicatore (micrometru o caliper).

Nome di classificazione Gauge è Applicazione.

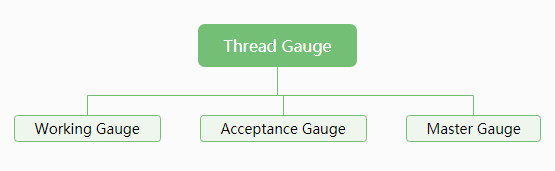

(1) Calibru di travagliu

U calibru di filu adupratu in a produzzione, a fabbricazione è l'ispezione di u filu di fermu.

(2) Calibru di accettamentu

U calibru di filu adupratu da u dipartimentu di ispezione o da u rappresentante di l'utilizatore quandu accetta u filu di u fermu.

(3) Calibru maestru

U calibru di filu adupratu da u dipartimentu di ispezione o da u rappresentante di l'utilizatore quandu accetta u filu di u fermu. Verificate se u calibru di u filu di travagliu hè qualificatu in a fabricazione è l'ispezione.

A qualificazione di u calibru di l'anellu di filu hè verificata da u calibru di cuntrollu di filu (giudiziu qualitativu).

U calibru di u filu cù a misura di ispezione à trè aghi hè qualificatu (ghjudiziu quantitativu).

Requisiti per l'usu di u calibru

(1) A posizione di tolleranza di cuncepimentu di u calibru di filu hè in a dimensione limite di u filu di u pruduttu. Per risolve a disputa causata da a differenza di u valore limitu attuale (usura nova è vechja) di i calibri novi è vechji in usu praticu.

(2) In u standard americanu ANSI B1.2: 2007 è u standard internaziunale ISO1502, hè ancu prupostu chì u calibru di filu di vite hè divisu in dui tipi di calibri: Calibru di travagliu è calibru di accettazione (calibru scalare americanu x pusitivu è w deviazione negativa ).

(3) Calibru di travagliu è calibru di accettazione.

Calibru d'ispezione di u filu per i prudutti di fermu

(1) U calibru d'ispezione di u filu hè diversu. Secondu e norme GB, ISO, DIN, ANSI, BS, u riassuntu di l'ispezione di u calibru di filu hè u seguente:

(2) Calibre Go / No go

In l'ispezione di u filu di i fermi cummerciali, i calibri aduprati sò calibre ad anellu (fissu è regolabile), calibru a spina, è micrometru, chì sò aduprati per u giudiziu qualitativu di qualificazione.

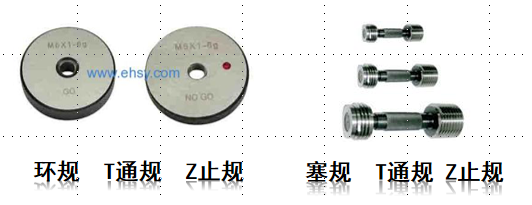

Calibre ad anello Calibro a spina

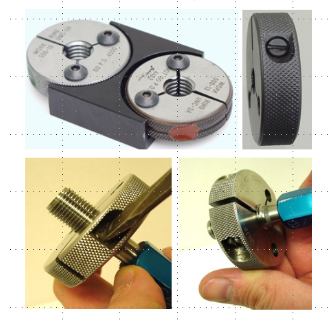

Tipu stazziunale Aghjustabile

Funzione è usu di calibru di filettatura metrica

Funzione è usu di calibru di filu americanu

L'indicatore di indicatore hè una tendenza in sviluppu in paesi stranieri. Hè un strumentu veloce per l'ispezione di qualificazione di filu. Da una parte, pò fà un giudiziu qualitativu, da l'altra parte, pò misurà a dimensione di i parametri.

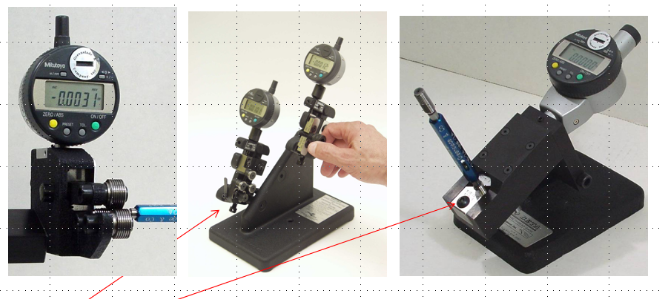

Indicatore di filu

120°Testa di misura di diametru unicu centru à trè roti

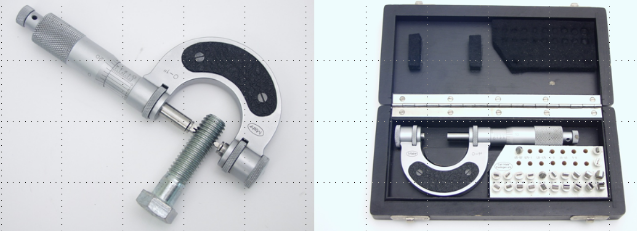

Metudu micrometru per misurà u diametru maiò

Caratteristica:

• Rilevazione di u diametru di u pitch

• Hè impussibile di rilevà u diametru mediu di l'azzione

• U filu internu ùn pò micca esse rilevatu

• Bassa precisione, aduprata per a misurazione di fili di bassa precisione

Verificazione di u calibru di l'anellu di filu

(1) Ci hè dui metudi di calibrazione per u calibru di l'anellu di filu

Hè un ghjudiziu qualitativu per calibrà u calibru di l'anellu di u filu di travagliu cù u filu di verificazione di u calibru di spina.

Hè un ghjudiziu quantitativu per aduprà strumentu di misurazione di lunghezza, microscopiu di strumenti wangei, è i so accessori (cume ganciu di misurazione internu, sfera di misura, anellu di prova, ecc.).

(2) Metodi è esigenze di calibrazione di calibru di anelli di filu

Tutti i calibri di l'anelli di filu duveranu esse puliti trà i fili, è nisun oliu è impurità sò permessi di attaccà à i fili.

Tuttu u calibru di l'anellu di filu è u filu saranu in bonu statu, è nisuna cicatrice o difettu hè permessa.

Pigliate u calibru go currispundente à u calibru anellu filettatu, è avvitate l'estremità calibre go di u calibru plug in u calibru go (calibru anellu) lisu, ma micca u calibru non-stop (anellu calibru).

L'estremità di u calibru di verificazione di u calibru di u plug chì currisponde à u calibru anellu filettatu ùn pò micca esse avvitata in u calibru go (calibru anellu) o in u calibru non-stop (anellu calibru). Quandu si verifica è si verifica u calibru di l'anellu di filu, hè permessu di riferisce à e norme pertinenti per u numeru di denti chì u calibru di controllo pò entrà in u calibru di l'anellu.

Dopu a revisione, rimettite l'attrezzatura di calibrazione in locu per evità danni.

U calibru di tappu ùn pò micca esse operatu vigorosamente quandu si verifica l'angulu di u filu è u pitch.

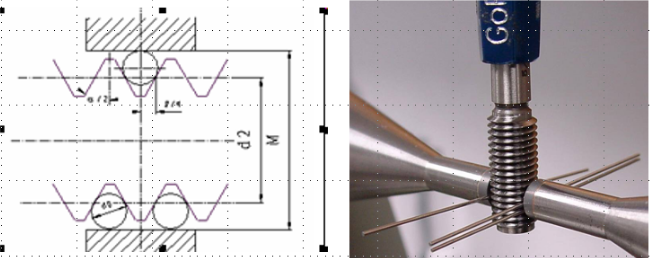

Misurazione a tre pin di calibro a spina

(1) Efficacità di u diametru di u passu di u calibru di u filu.

U metudu à trè aghi pò esse adupratu per pruvà. Sicondu u P (pitch) è l'angolo di filu (α) di u calibru di filu, u megliu diametru di l'agulla hè sceltu per determinà u

qualificazione di u calibru di tappu à vite.

(2) A megliu formula di trè aghi è misura.

Diametru ottimu di trè aghi

Formula di calculu di a misura di trè aghi

Procedura di misurazione

Passu 1: Selezziunate trè aghi secondu a migliore formula secondu u pitch

Passu 2: Selezziunate i trè aghi adatti

Passu 3: Calcula u valore di un secondu a formula

Passu 4: Compare i valori misurati è calculati cù i parametri standard è tirate una conclusione.

7. Utilizazione è mantenimentu di u calibru

• A superficia di misura di u calibru serà libera da ruggine è contaminazione;

• A cunnessione trà calibru è manicu deve esse ferma;

• A durezza hè 58 HRC～65 HRC;

• A dimensione di tolleranza di u calibru risponde à i requisiti standard;

• A rugosità di u calibru hè 0.32μm;

• Eseguite l'ispezione settimanale secondu a cundizione d'usu

• U calibru di tappu deve esse ispezionatu in 4-6 mesi dopu esse adupratu da l'operatori di fabbrica;

• U calibre anellu pò esse adupratu da 20 ghjorni à 1 mese in fabbrica è deve esse verificatu.

• Stabilisce u dirittu d'usu di u calibru;

• Deve esse divisu in un calibru di travagliu è un calibru di accettazione.
